車間焊接煙塵的集中式除塵系統是一種通過統一收集、集中處理多工位煙塵的高效環保方案，尤其適用于焊接工位分散、煙塵產生量大或需統一管理的規?；囬g。其核心是通過吸塵罩－管道網絡－除塵設備－風機的閉環系統，實現煙塵的高效捕捉、凈化和達標排放。以下從系統設計、關鍵環節及環保效益三方面詳細闡述其實現機制：

  一、集中式除塵系統的核心設計邏輯

  集中式除塵的核心理念是“源頭捕捉+集中處理+資源優化”，通過以下步驟實現：

  源頭捕捉：在每個焊接工位或區域設置吸塵罩，主動捕獲焊接過程中產生的煙塵（包括金屬氧化物、助焊劑揮發物等）。

  管道傳輸：通過密閉管道將各工位的煙塵匯總至中央除塵器，管道設計需平衡風量分配，確保各工位收集效率。

  集中凈化：利用除塵器（如袋式、濾筒式）過濾煙塵中的顆粒物，凈化后的氣體達標排放。

  資源優化：通過自動化控制（如變頻調速、風量調節）降低能耗，部分系統可回收煙塵中的有價值物質（如貴金屬粉塵）。

  二、關鍵環節的環保實現機制

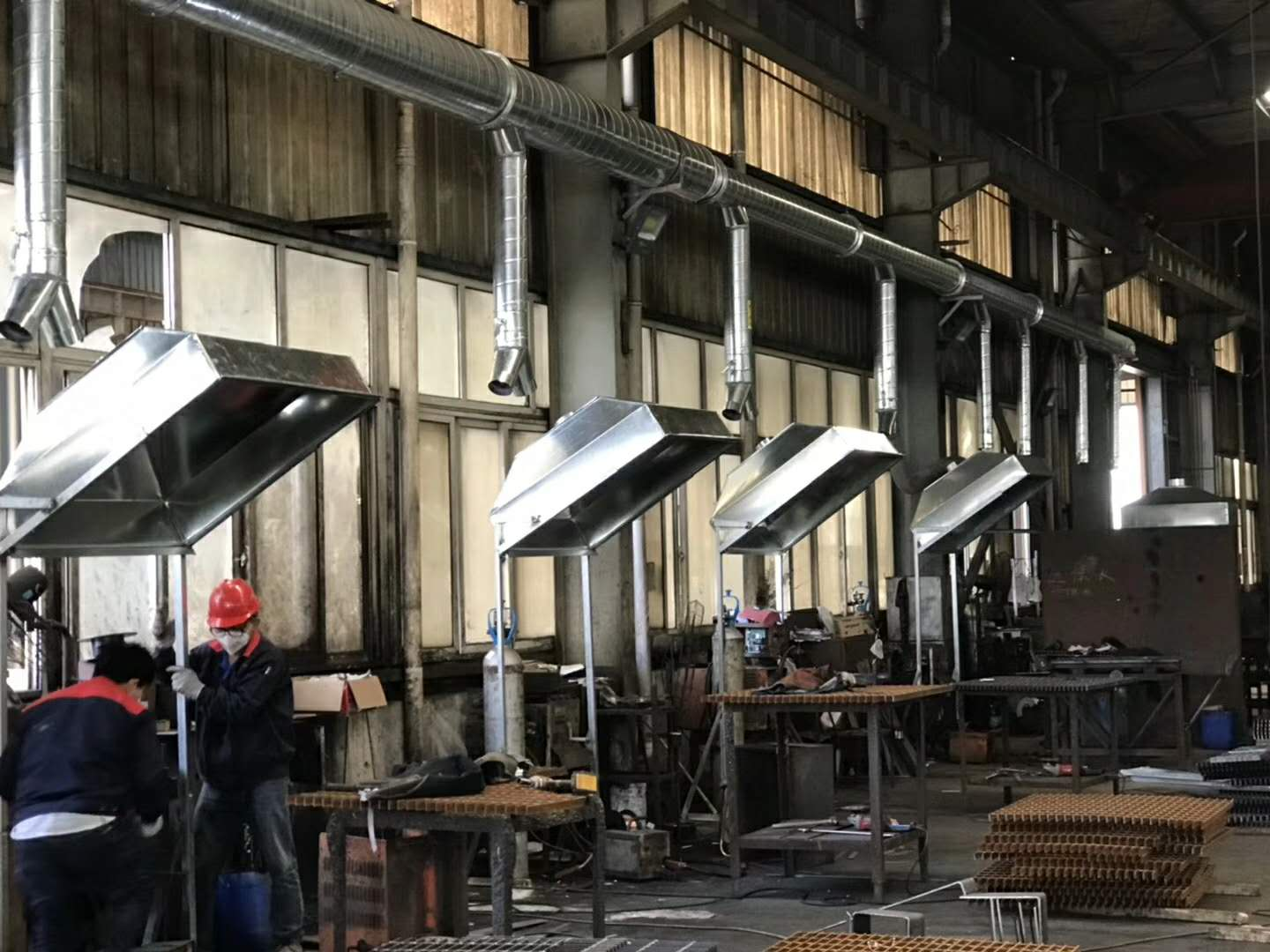

  1.吸塵罩設計：源頭控制的關鍵

  類型選擇：根據焊接方式（手工焊、機器人焊、激光焊等）和工位布局，選擇固定式、移動式或柔性吸塵罩。例如：

  手工焊工位：移動式吸塵罩（帶萬向臂）可靈活調整捕捉角度，覆蓋焊槍周圍1～2米范圍。

  機器人焊工位：固定式吸塵罩（包圍焊接區域）配合封閉式艙體，減少煙塵擴散。

  捕捉效率：吸塵罩需形成負壓區，確保煙塵產生后立即被吸入管道。設計時需滿足“三面圍擋+一面吸風”原則，吸塵口風速建議≥1.5m/s（手工焊）或≥2.0m/s（機器人焊）。

  2.管道系統設計：平衡風量與阻力

  管道布局：采用“樹枝狀”或“環狀”布局，主管道直徑需根據總風量計算（通常流速15~20m/s），分支管道逐步縮小，確保各工位風量均衡。

  阻力控制：管道轉彎處需加導流片，減少局部阻力；管道坡度≥2%以利冷凝水排放（尤其處理高溫?zé)焿m時）；總阻力（管道+除塵器+風機）需控制在風機額定風壓范圍內（通常≤3000Pa）。

  防爆設計：若處理鋁鎂合金等可燃性粉塵，管道需采用防靜電材料（如不銹鋼），法蘭連接處跨接導線，并設置泄爆口（泄爆面積≥管道截面積的1/3）。

  3.除塵器選型：高效凈化的核心

  袋式除塵器：

  原理：含塵氣體通過濾袋（材質為滌綸、芳綸或PTFE覆膜），顆粒物被攔截在濾袋表面，凈化氣體排出。

  優勢：處理風量大（可達10?m³/h以上），過濾效率高（對0.5μm以上顆粒物效率≥99%），適合中低濃度煙塵（通常≤500mg/m³）。

  注意事項：需定期清灰（脈沖噴吹或機械振打），濾袋壽命2～3年；處理高溫?zé)焿m（如不銹鋼焊接）時需預冷卻（<120℃）。

  濾筒除塵器：

  原理：采用褶皺式濾筒（材質為聚酯纖維+PTFE膜），表面積是同體積濾袋的3~5倍，過濾效率更高（對0.3μm顆粒物效率≥99.5%）。

  優勢：體積?。▋H為袋式的1/3~1/2），清灰效率高（脈沖噴吹），適合空間有限的車間。

  注意事項：濾筒成本較高，需定期更換（壽命1～2年）；處理高濃度煙塵時需前置預處理器（如旋風除塵器）。

  4.風機與控制系統：節能與穩定運行的保障

  風機選型：根據系統總風量（Q）和總阻力（H）選擇離心式風機，需留10%～20%的余量（Q余量=1.1Q，H余量=1.2H）。例如：總風量50000m³/h，總阻力2500Pa，可選風機參數為Q=55000m³/h，H=3000Pa。

  變頻控制：通過PLC或DCS系統，根據焊接工位的開啟數量（如通過傳感器檢測工位電流或煙塵濃度）自動調節風機轉速，實現“按需供風”，降低能耗30%～50%。

  實時監測：安裝壓差傳感器（監測濾袋/濾筒阻力）、溫度傳感器（監測煙塵溫度）和顆粒物濃度傳感器（監測排放濃度），數據接入中控系統，異常時報警并聯動停機。

  5.排放與安全：合規與風險防控

  排放達標：處理后的氣體需符合《大氣污染物綜合排放標準》（GB16297-1996）或地方更嚴標準（如京津冀地區顆粒物限值≤10mg/m³）?？赏ㄟ^(guò)增加二級過濾（如活性炭吸附）進一步降低有害氣體（如臭氧、氮氧化物）濃度。

  防爆安全：針對可燃性粉塵（如鋁鎂合金），除塵器需采用防爆結構（如泄爆門、隔爆閥），風機需選用防爆電機，管道需設置靜電接地。

  灰渣處理：收集的煙塵（如鐵氧化物、鋁粉）需按《固體廢物污染環境防治法》分類處置，部分可回收利用（如鋁粉回爐重熔）。

  總結

  車間焊接煙塵的集中式除塵系統通過科學設計吸塵罩、優化管道布局、選擇高效除塵器、配套智能控制，實現了煙塵的高效捕捉、凈化和資源化利用，既解決了焊接煙塵對環境和工人健康的危害，又通過節能降耗和資源回收創造了經濟價值，是規?；囬g實現綠色生產的優選方案。
